ทั่วไป

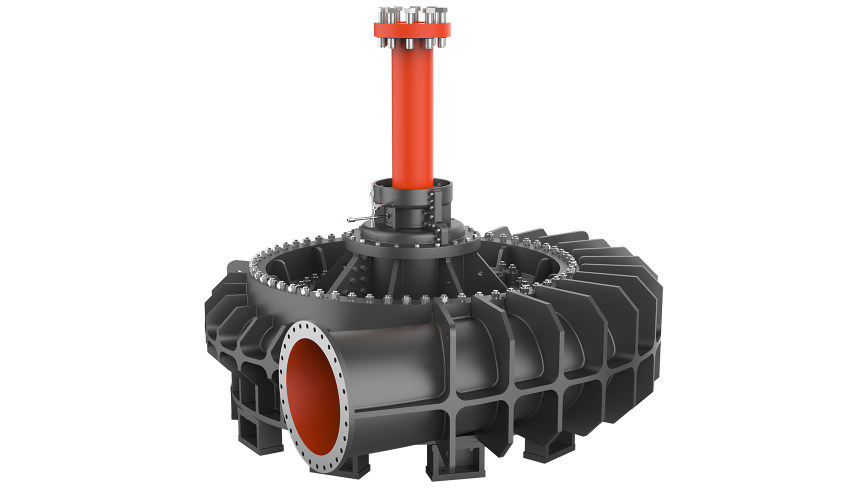

ปั๊มชนิด LW เป็นปั๊มหอยโข่งแบบขั้นตอนเดียว ดูดเดียว ติดตั้งแนวตั้ง ใช้สำหรับหมุนเวียนน้ำในสถานีพลังงานและระบายน้ำในเหมือง เมือง และพื้นที่เกษตร เหมาะสำหรับน้ำสะอาด น้ำฝน น้ำทะเล และน้ำเสีย อุณหภูมิน้ำควรต่ำกว่า 55℃

การตั้งชื่อ

1200LW-23.5A

1200 - เส้นผ่านศูนย์กลางทางเข้าของปั๊ม 1200mm

LW - ปั๊มหอยโข่งแบบดูดเดี่ยวแนวตั้ง

23.5 - ส่วนหัวปั๊มที่ออกแบบ 23.5mm

A - รหัสตัดของเส้นผ่านศูนย์กลางใบพัด

ช่วงประสิทธิภาพ (จุดออกแบบ)

ความจุ: 1.25~19m'/s

ส่วนหัวปั๊ม: 18~130m

คุณสมบัติการก่อสร้าง

ปั๊มชนิด LW ติดตั้งในแนวตั้ง โดยให้ทางเข้าอยู่ในแนวตั้งลง และทางออกอยู่ในแนวนอน ฐานปั๊มมีสองประเภท ได้แก่ ฐานเดี่ยวและฐานคู่ สำหรับฐานเดี่ยว ปั๊มและมอเตอร์เชื่อมต่อกันโดยตรง แต่สำหรับฐานคู่ ปั๊มและมอเตอร์จะติดตั้งในฐานแยกกันและเชื่อมต่อกันด้วยเพลาขับ โดยทั่วไปแรงตามแนวแกนของปั๊มจะรับโดยมอเตอร์ และสามารถออกแบบให้รองรับโดยตลับลูกปืนตรวจสอบปั๊มตามความต้องการของลูกค้า ปั๊มขับเคลื่อนด้วยมอเตอร์โดยตรงผ่านข้อต่อแบบแข็งหรือข้อต่อแบบยืดหยุ่น

ปั๊มใช้โครงสร้างป้องกันการเสียดสีและวัสดุป้องกันการสึกหรอ สามารถส่งน้ำโคลนที่มีทราย 15% ปั๊มใช้ใบพัดรองเพื่อปรับสมดุลแรงตามแนวแกนบางส่วนของปั๊มและลดแรงดัน ซีลเพลาใช้ซีลแบบอัด สามารถใช้เป็นซีลปิดและหล่อลื่นตลับลูกปืนนำทางด้วยน้ำภายนอกสำหรับตัวกลางที่มีทราย ปั๊มใช้ตลับลูกปืนแบบกลิ้งซึ่งรับการหล่อลื่นด้วยจารบีหรือน้ำมันเจือจาง การหมุนของโรเตอร์ปั๊มจะหมุนทวนเข็มนาฬิกาจากมอเตอร์ไปยังปั๊ม และสามารถออกแบบตามเข็มนาฬิกาได้เช่นกัน
