Geral

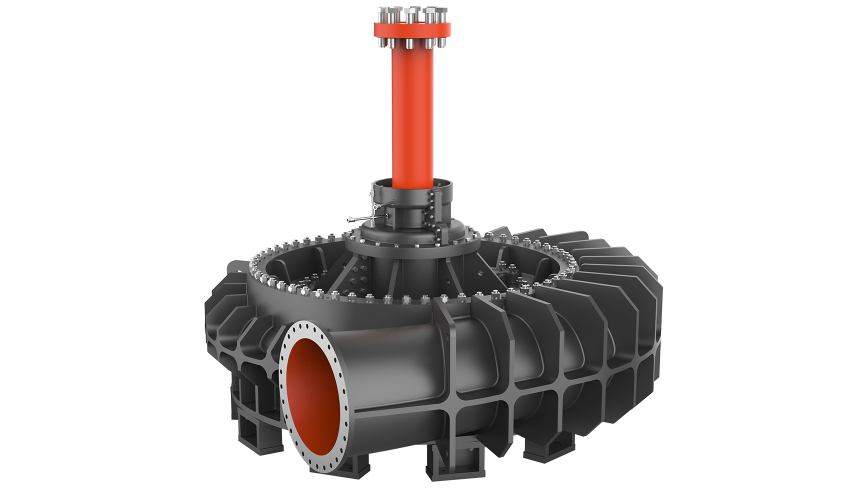

A bomba do tipo LW é uma bomba centrífuga vertical de estágio único e sucção simples. É usada para circulação em estações de energia e drenagem de água em minas, cidades e áreas agrícolas. É adequada para água limpa, água da chuva, água do mar e esgoto. A temperatura do líquido deve ser inferior a 55℃.

Nomenclatura

1200LW-23.5A

1200 - Diâmetro de entrada da bomba: 1200 mm

LW - Bomba centrífuga vertical de estágio único com voluta e aspiração única

23.5 - Altura manométrica projetada: 23,5 mm

A - Código de corte do diâmetro do rotor

Gama de Desempenho (Ponto de Projeto)

Capacidade: 1,25 a 19 m/s,

Altura manométrica: 18 a 130 m

Característica de construção

A bomba do tipo LW é instalada na vertical com a entrada vertical para baixo e a saída horizontal. A fundação da bomba tem dois tipos: fundação simples e fundação dupla. Para uma fundação simples, a bomba e o motor estão ligados diretamente, mas para uma fundação dupla, a bomba e o motor estão montados em fundações separadas e ligados por um veio acionado. A força axial da bomba é geralmente suportada pelo motor, mas também pode ser concebida para suportar o rolamento de verificação da bomba, de acordo com as necessidades do cliente. A bomba é acionada diretamente pelo motor através de acoplamento rígido ou flexível.

A bomba adota uma estrutura antiabrasiva e material antidesgaste; pode fornecer água lamacenta com 15% de areia. A bomba adota um sistema de palhetas para equilibrar a força axial parcial da bomba e reduzir a pressão. A vedação do veio adota vedação de vedação, pode adotar vedação de fecho e lubrificar o rolamento guia com água exterior para o meio com areia. A bomba utiliza rolamentos que são lubrificados com massa lubrificante ou óleo diluído. A rotação do rotor da bomba é no sentido anti-horário, olhando do motor para a bomba. Também pode ser projetada no sentido dos ponteiros do relógio.
