Général

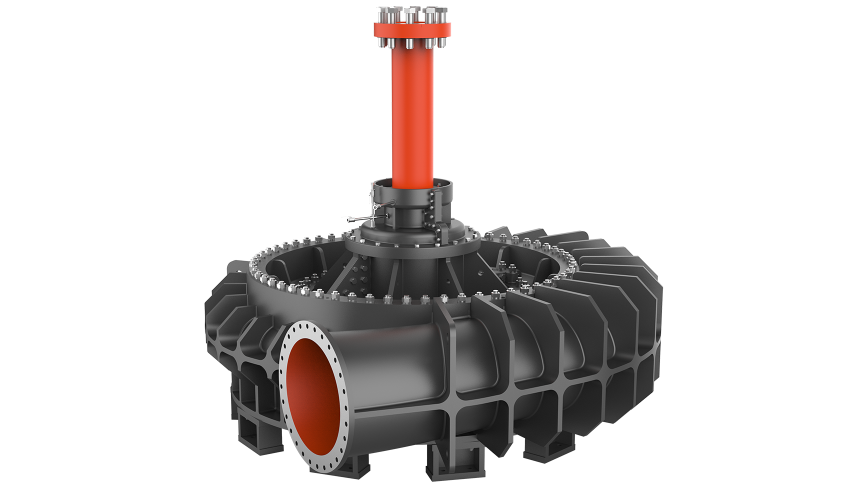

La pompe de type LW est une pompe centrifuge à étage unique, à aspiration simple, verticale. Elle est utilisée pour la circulation dans les centrales électriques et l’évacuation d’eau dans les mines, les villes et les zones agricoles. Elle convient pour l’eau claire, l’eau de pluie, l’eau de mer et les eaux usées. La température du liquide doit être inférieure à 55℃.

Nomenclature

1200LW-23.5A

1200 - Diamètre d'entrée de la pompe : 1200 mm

LW - Pompe centrifuge verticale monocellulaire à volute et simple aspiration

23,5 - Hauteur manométrique prévue : 23,5 mm

A - Diamètre de la turbine

Plage de performance (point de conception)

Débit : 1,25 à 19 m/s

Hauteur manométrique : 18 à 130 m

Caractéristiques de construction

La pompe de type LW est installée verticalement, l'entrée étant orientée vers le bas et la sortie horizontale. Il existe deux types de fondations : simple et double. Sur une fondation simple, la pompe et le moteur sont directement reliés, tandis que sur une fondation double, ils sont montés sur une fondation séparée et reliés par un arbre mené. La force axiale de la pompe est généralement supportée par le moteur, mais elle peut également être supportée par un palier de contrôle, selon les exigences du client. La pompe est entraînée directement par le moteur via un accouplement rigide ou flexible.

La pompe adopte une structure anti-abrasion et un matériau anti-usure ; elle peut refouler de l'eau boueuse contenant 15 % de sable. Elle est équipée d'une palette-étau pour équilibrer la force axiale partielle et réduire la pression. La garniture d'étanchéité de l'arbre est une garniture d'étanchéité, avec possibilité de joint d'arrêt et de lubrification du palier de guidage avec de l'eau extérieure pour les fluides contenant du sable. La pompe utilise des roulements lubrifiés à la graisse ou à l'huile diluée. Le rotor de la pompe tourne dans le sens inverse des aiguilles d'une montre, du moteur vers la pompe. Il peut également être conçu dans le sens des aiguilles d'une montre.
