General

La bomba tipo LW es una bomba centrífuga vertical de una sola etapa y succión simple. Se utiliza para la circulación de agua en centrales eléctricas y el drenaje de minas, ciudades y campos agrícolas. Es adecuada para agua clara, agua de lluvia, agua de mar y aguas residuales. La temperatura del líquido debe ser inferior a 55℃.

Nomenclatura

1200LW-23.5A

1200 - Diámetro de entrada de la bomba: 1200 mm

LW - Bomba centrífuga vertical de voluta, monoetapa y aspiración simple

23.5 - Altura de diseño: 23.5 mm

A - Código de corte del diámetro del impulsor

Rango de rendimiento (punto de diseño)

Capacidad: 1,25-19 m/s

Altura: 18-130 m

Característica de construcción

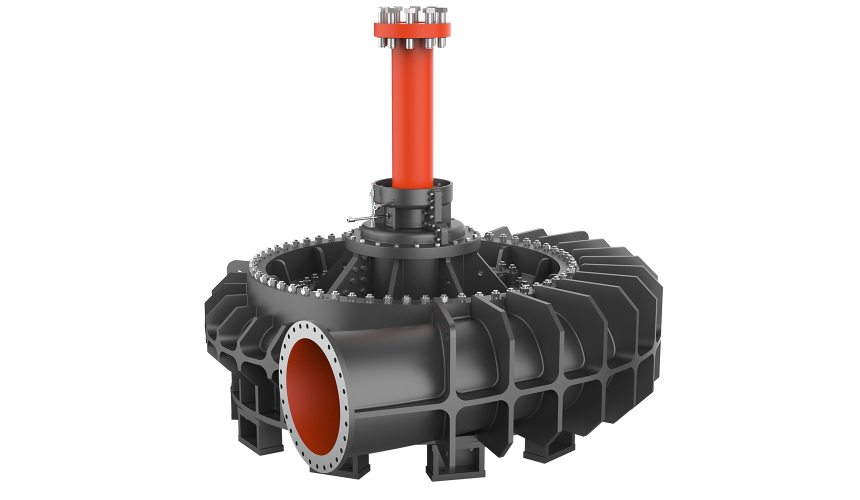

La bomba tipo LW se instala verticalmente, con la entrada vertical hacia abajo y la salida horizontal. La cimentación de la bomba es de dos tipos: simple y doble. En la cimentación simple, la bomba y el motor se conectan directamente, mientras que en la doble, ambos se montan en cimentaciones separadas y se conectan mediante un eje de accionamiento. La fuerza axial de la bomba suele ser soportada por el motor, que también puede diseñarse para soportarla mediante cojinetes de control según las necesidades del cliente. La bomba es accionada directamente por el motor mediante un acoplamiento rígido o flexible.

La bomba cuenta con una estructura antiabrasiva y material antidesgaste; puede bombear agua turbia con un 15% de arena. Incorpora un sistema de paletas para equilibrar la fuerza axial parcial y reducir la presión. El sello del eje incorpora un sello de empaquetadura, que puede incorporar un sello de cierre y lubricar el cojinete guía con agua exterior para el fluido con arena. La bomba utiliza cojinetes lubricados con grasa o aceite diluido. El rotor de la bomba gira en sentido antihorario, desde el motor hacia la bomba. También puede diseñarse en sentido horario.
