عام

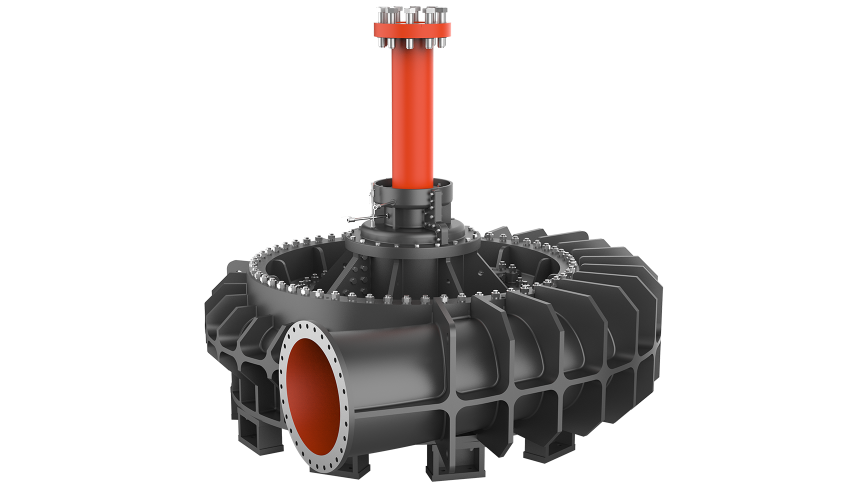

مضخة النوع LW هي مضخة طرد مركزي عمودية ذات مرحلة واحدة وشفط مفرد. تُستخدم لضخ المياه في محطات الطاقة وتصريف المياه في المناجم والمدن والمزارع. وهي مناسبة لنقل المياه النظيفة ومياه الأمطار والمياه المالحة والمياه العادمة. يجب أن تكون درجة حرارة السائل أقل من 55℃.

التسمية

1200LW-23.5A

١٢٠٠ مم - قطر مدخل المضخة ١٢٠٠ مم

LW - مضخة طرد مركزي حلزونية عمودية أحادية المرحلة، شفط أحادي ٢٣.٥ مم - الرأس المُصمم ٢٣.٥ مم

A - رمز القطع لقطر المكره

نطاق الأداء (نقطة التصميم)

السعة: 1.25~19m'/s

الرأس:18~130m

ميزة البناء

تُركَّب مضخة النوع LW عموديًا، بحيث يكون مدخلها رأسيًا للأسفل ومخرجها أفقيًا. يوجد نوعان من أساس المضخة: أساس مفرد وأساس مزدوج. في الأساس المفرد، تتصل المضخة بالمحرك مباشرةً، أما في الأساس المزدوج، فيُثبَّت المضخة والمحرك في أساس منفصل، ويتصلان بعمود مُدار. عادةً ما يتحمل المحرك القوة المحورية للمضخة، ويمكن تصميمها أيضًا لتتحملها محملة فحص المضخة وفقًا لمتطلبات العميل. تُشغَّل المضخة مباشرةً بواسطة المحرك من خلال وصلة صلبة أو وصلة مرنة.

تعتمد المضخة على هيكل مضاد للتآكل ومادة مقاومة للتآكل، مما يسمح بتوزيع مياه موحلة مع 15% رمل. تستخدم المضخة ريشة دوارة لموازنة القوة المحورية الجزئية للمضخة وتقليل الضغط. يستخدم ختم العمود ختمًا حشويًا، ويمكنه استخدام ختم إغلاق وتزييت محمل التوجيه بالماء الخارجي للوسط المحتوي على رمل. تستخدم المضخة محملًا دوارًا يُزيّت بالشحم أو الزيت المخفف. يدور دوار المضخة عكس اتجاه عقارب الساعة من المحرك إلى المضخة. ويمكن تصميمها أيضًا في اتجاه عقارب الساعة.
